MULTIPLEXER , DECORDER, REGISTER, DAN COUNTER

1. Rangkaian Multiplexer

Rangkaian multiplexer adalah komponen sistem digital dalam kelompok rangkaian kombinasi.

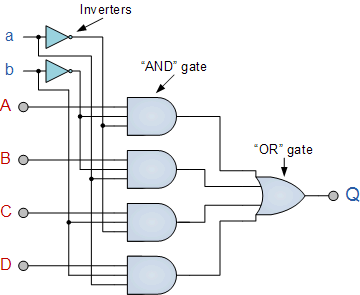

Rangkaian multiplexer sebagai berikut:

2. Rangkaian Demultiplexer

Rangkaian Demultiplexer adalah rangakaian logika yang berfungsi mengambil satu input bit/lebih untuk diteruskan ke salah satu terminal keluaran.

Rangkaian DEmultiplexer :

3. Rangkaian Decorder

Rangkaian Decorder adalah rangkaian untuk mengenali kode tertentu dalam bentuk biner.

Rangkaian Demultiplexer :

4. Rangkaian Encoder

Rankaian Encoder adalah rangakaian untuk mengkodekan data input menjadi data bilangan dengan format tertentu.

Rangkaian Encoder :

5. Raangkaian Flip-Flop

Rangkaian Flip – Flop adalah rangakaian elektronik yang memiliki dua arus stabil dan dapat digunakan untuk menyimpan informasi.

Rangkaian Flip-Flop :

6. Rangkaian Counter

Rangkaian Counter adalah rangkaian yang berfungsi untuk melakukan perhitungan maju ataupun mundur.

Rangkaian Counter Sebagai Berikut:
